TCR-1L / TCR-1LB 生産完了のお知らせ
カード認証ドアコントローラーTCR-1LおよびTCR-1LBは、2023年12月をもちまして生産完了(在庫限り)となりました。 ※以下のTCR-5Lシリーズは引き続き販売いたします。
→カード認証ドアコントローラーTCR-5L / TCR-5LB

カード認証ドアコントローラー TCR-1Lシリーズ
入退室管理システム TCR-1 / TCR-1LB
■ 内蔵した時計で正確な入退室時刻を記憶
■ カード認証のみのシンプルなタイプ
■ カードをタッチする場所がわかりやすいカードイラスト表示モデル
■ ホワイトモデルとブラックモデルの2カラーをラインナップ

TCR-1L TCR-1LB

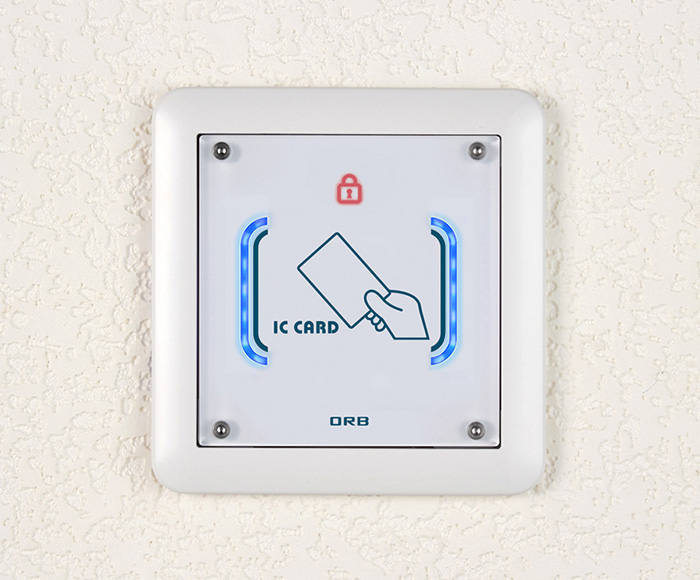

ホワイトモデル
TCR-1L

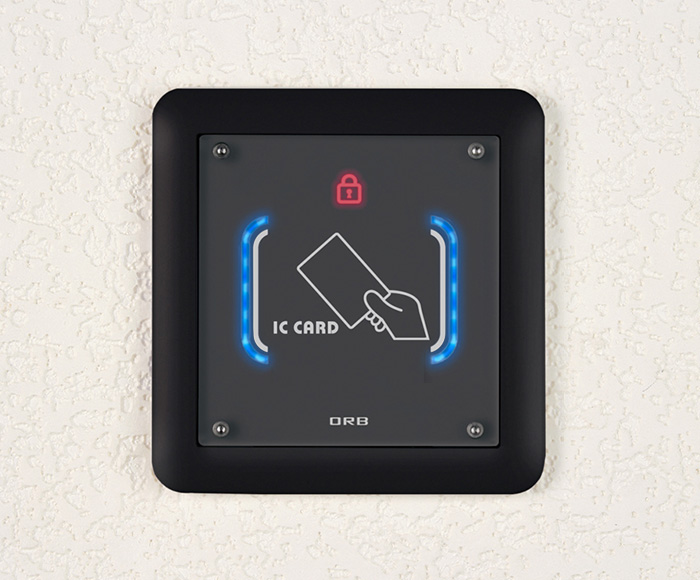

ブラックモデル
TCR-1LB




ORBのドアコントローラーTCR-1Lシリーズは、カードをタッチするだけでドアの電気錠を解錠し、ログ(解錠履歴)を記録する入退室管理システムです。
ログは正確な時刻と共に記録されます。ログの確認やカードの登録はPCからLAN経由で行うため、複数のドアでの運用も効率よく行えます。
働き方改革法案の施行によりニーズが高まっている、従業員の就業時間の管理にもお役立ていただけます。
フロントパネルにはカードをタッチする場所が記されているため、機器の操作に慣れていない方でも安心してお使いいただけます。また本体正面には施錠中を示すランプを搭載しており、一目でドアの施錠状態を確認できます。

施錠表示灯
施錠表示灯



LAN経由でデータを受け渡し

TCR-1Lは、LAN経由で本体とPCのデータを受け渡しします。
PCにインストールした管理ソフトでカードの登録・削除、ログの確認・出力ができます。

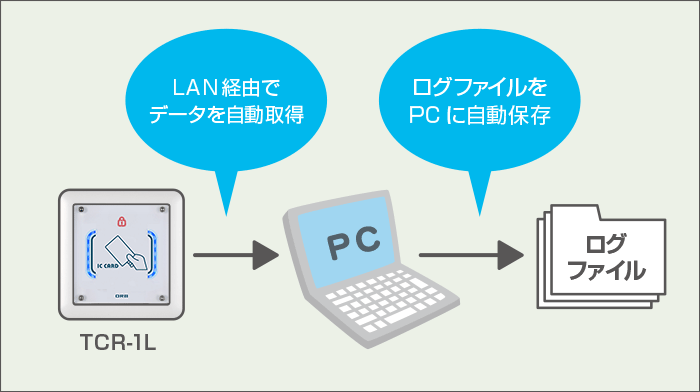

登録ログ(履歴)を自動で取得・保存

登録ログ(履歴)を自動で取得・保存

毎日・毎週・毎月設定した時刻に、ログ(履歴)をLAN経由でPCに自動取得・保存して管理できます。
内臓の時計により入退室の記録には正確な時刻が記録されます。
1台のPCで複数の端末を管理

1台のPCで複数の端末を管理

TCRシリーズは1台のPCから、玄関やフロア別などに設置した複数のドアコントローラーを一元管理できます。最大100台まで運用可能で、PCから各本体に保存されたログ(履歴)の取得や権限の設定ができる他、電気錠の施解錠も遠隔操作できます。
施工後の増設も可能で管理ソフトの買い替えも不要なため、費用を抑えつつ効率的に複数の入退室管理システムを運用できます。



FeliCa/MIFAREカードに対応

カード使用イメージ 非接触ICカードのFeliCa/MIFAREに対応しており、「①FeliCaのみ」「② MIFAREのみ」「③ FeliCaとMIFARE両方」の3パターンでの運用が可能です。
従来の鍵は、紛失するとシリンダーごと交換する必要がありましたが、カードであれば万が一なくしても、そのカードを無効にするだけでOK。セキュリティ性に優れ、運用コストも抑えられます。



すぐ使える管理ソフト

すぐに使える専用の管理ソフトが付属しています。パスワードの設定により、登録情報の不正書き換えや不正閲覧もブロックしますので、セキュリティ性も万全です。(Windows 7/8.1/10/11 対応)

カード登録画面

カード登録画面

カード登録画面では、カードの新規登録・登録されたカード情報の編集・カード情報の削除がLAN経由で簡単に行えます。
扉別に10パターンの権限を設定できるほか、カード毎の解錠制限を設けることができるため、『ドアAとドアBは全員解錠可、ドアCは経理のみ解錠可、ドアDは営業のみ解錠可』といった細かな設定も可能です。
解錠履歴画面

解錠履歴画面

解錠履歴画面では、ドアコントローラーの履歴情報をLAN経由で本体からPCへ転送し、確認することができます。
TCRシリーズは時計を内蔵しているため、各解錠記録の正確な時刻が表示されます。
また、履歴情報のCSVファイル出力にも対応しています。



機器の状態が一目でわかるLEDランプ

LEDランプの点灯色で機器の状況を一目で判断できます。

待機 カード認証 解錠中 エラー
待機
LEDが青色に点灯
カード認証
LEDが緑色に点灯
解錠中
LEDが青色と緑色に交互点滅
エラー
LEDが赤色に点灯

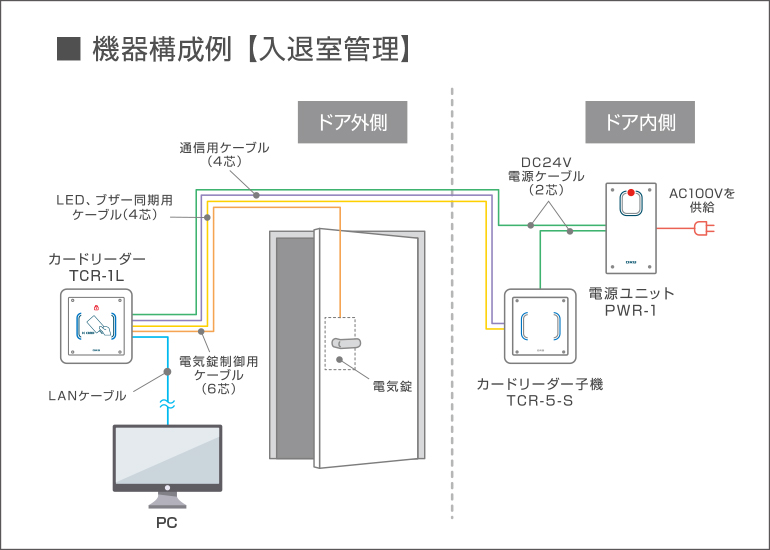

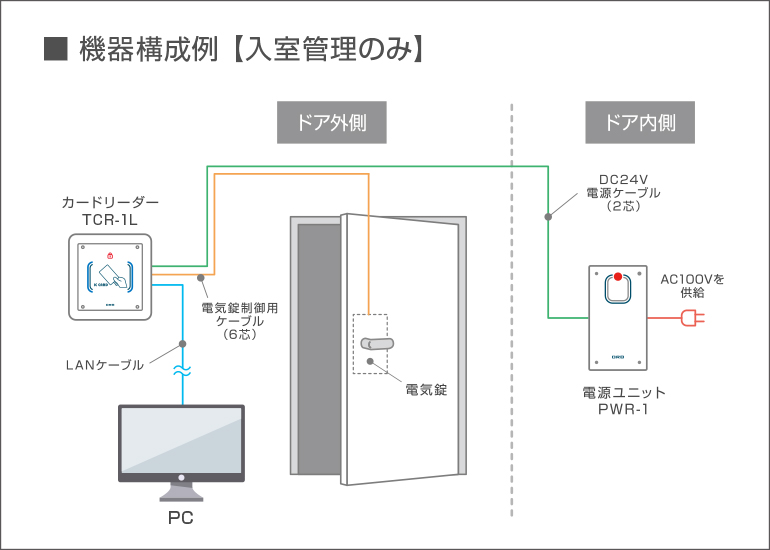

機器構成例

機器の組合せにより、『入室時のみの管理』や『入退室管理』をお選びいただけます()。
これまでの入退室管理システムに必要不可欠だった制御盤は不要ですのでコンパクトに設置でき、導入費用と施工時間を抑えることができます。
電源ユニット・解錠スイッチなどは別売りとなります。

電源ユニットは、解錠ボタン付きや自動ドア用、壁裏用など様々なモデルをご用意しております。
各電源ユニットの詳細はこちらのリンクよりご覧ください。 →専用電源ユニットのご紹介

入室管理のみ 入退室管理



関連機器

退室時解錠用機器

カードリーダー TCR-5-S タッチ式解錠スイッチ TSW-2 押しボタン式解錠スイッチ PSW-1

電源ユニット

電源ユニット PWR-1 / PWR-1B 電源ユニット PWS-1 / PWS-1B 電源ユニット PWS-2 / PWS-2B

LPF-60-24 LPF-16-24

その他

自動ドア用露出BOX 接点ブースター STB-1



オプション

TCR-1Lシリーズには、以下のオプションを追加できます。

ロゴ無し カード・履歴件数拡大 スケジュール機能

サーバーモード

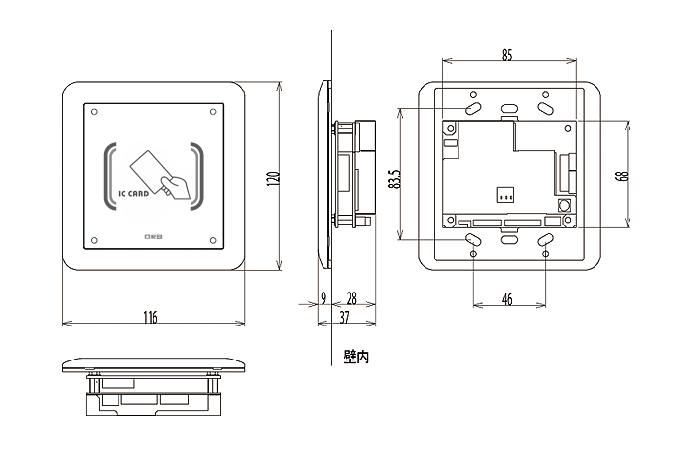

取付寸法図

取付寸法図

■ 取付寸法
取付寸法及び取付ネジはスイッチボックス2個用に準じます
■ 取付方法 壁穴加工寸法
埋込スイッチボックス2個用(カバー付)を用いて取付 不要
後付スイッチボックス2個用を用いて取付

※後付スイッチボックス : SBP-W(未来工業)
※後付スイッチボックスは施工業者御手配
取付寸法



製品仕様

■ 対応カード フェリカ(FeliCa/FeliCa Lite-S)カード, MIFAREカード
■ カード登録数 3,000枚
■ ログ(履歴)保持数 20,000件
PCに自動保存可能 (毎日/毎週/毎月)
(csvファイル形式で保存可能)
■ 状態表示 本体ランプにより以下を表示:
電源ON, 施錠中, エラー
■ 入出力 電気錠入出力
外部解錠入力(無電圧a接点)
火報信号入力(無電圧a接点)
カード操作禁止入力(無電圧a接点)
機器異常出力(無電圧c接点)
解錠 / 自動ドア出力(無電圧c接点)
×1
×1
×1
×1
×1
×1
■ その他 ブザー,タンパスイッチ,LANポート ×各1
■ 電源 DC24V 500mA以下(電気錠含まず)
■ 外形寸法 120mm(縦)×116mm(横)×9mm(厚) (設置時)
■ 使用環境 屋内 0~40℃ (結露なきこと)
■ 付属品 管理ソフト(CD-R)
(Windows 7/8.1/10/11 日本語版)
取扱説明書(兼施工マニュアル)
動作確認用ICカード
×1

×1
×2
■ カラーバリエーション ホワイト:TCR-1L
ブラック:TCR-1LB
■ 本体価格 OPEN
