| カード認証ドアコントローラー TCR-10Lシリーズ | ||
 |
||
| ■ 内蔵した時計で正確な入退室時刻を記憶 ■ カード認証と暗証番号の併用が可能 ■ カードをタッチする場所がわかりやすいカードイラスト表示モデル ■ ホワイトモデルとブラックモデルの2カラーをラインナップ |
||
 |
 |
|

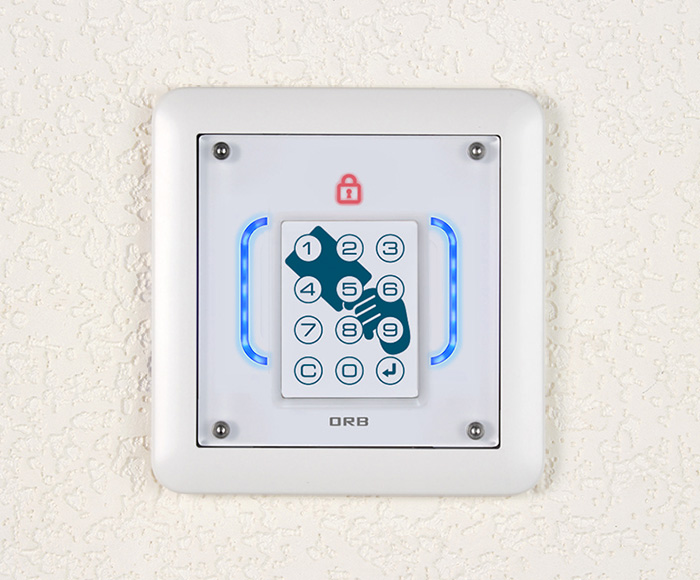

| ホワイトモデル TCR-10L |

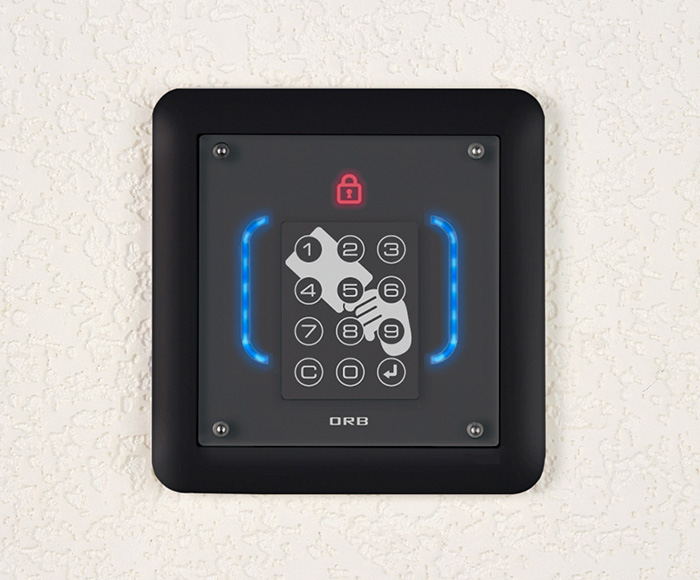

ブラックモデル TCR-10LB |
ORBのドアコントローラーTCR-10Lシリーズは、カードをタッチするだけでドアの電気錠を解錠し、ログ(解錠履歴)を記録する入退室管理システムです。テンキーを使用した暗証番号による認証とカード認証を併用することができます。
本体のみでカード認証・テンキー入力認証・ログ(入退室履歴)管理・ 電気錠制御を全て行い、LAN経由でPCにログ情報を自動保存する、ネットワーク機能を併せ持っています。
内蔵された時計により入退室履歴には正確な時刻が記録され、本体内に保存された入退室履歴は、付属の管理ソフトをインストールしたPCでいつでも確認することができます。
カードと暗証番号の二重認証による高いセキュリティ性をお求めの方や、カードを持っていない時でも暗証番号で入退室ができるシステムをお求めの方に最適なモデルです。
働き方改革法案の施行によりニーズが高まっている、従業員の就業時間の管理にもお役立ていただけます。
フロントパネルにはカードをタッチする場所が記されているため、機器の操作に慣れていない方でも安心してお使いいただけます。また本体正面には施錠中を示すランプを搭載しており、一目でドアの施錠状態を確認できます。
 |
| 施錠表示灯 |
TCR-10Lシリーズは、LAN経由で本体とPCのデータを受け渡しします。
PCにインストールした管理ソフトでカードの登録・削除、ログの確認・出力ができます。
 |

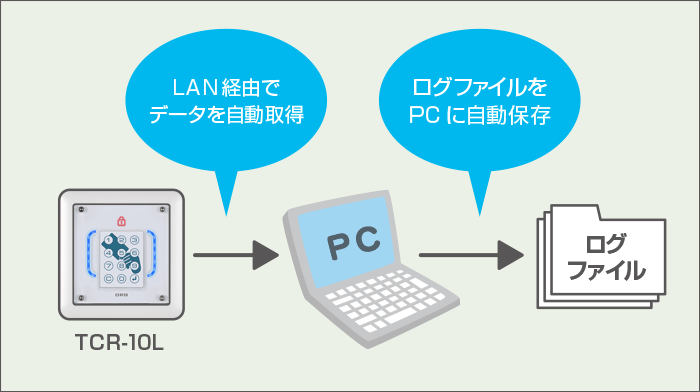

登録ログ(履歴)を自動で取得・保存 |
|
| 毎日・毎週・毎月設定した時刻に、ログ(履歴)をLAN経由でPCに自動取得・保存して管理できます。 内臓の時計により入退室の記録には正確な時刻が記録されます。 |
||
 |
1台のPCで複数の端末を管理 |
|
| TCRシリーズは1台のPCから、玄関やフロア別などに設置した複数のドアコントローラーを一元管理できます。最大100台まで運用可能で、PCから各本体に保存されたログ(履歴)の取得や権限の設定ができる他、電気錠の施解錠も遠隔操作できます。 施工後の増設も可能で管理ソフトの買い替えも不要なため、費用を抑えつつ効率的に複数の入退室管理システムを運用できます。 |
 |
非接触ICカードのFeliCa/MIFAREに対応しており、「①FeliCaのみ」「② MIFAREのみ」「③ FeliCaとMIFARE両方」の3パターンでの運用が可能です。 従来の鍵は、紛失するとシリンダーごと交換する必要がありましたが、カードであれば万が一なくしても、そのカードを無効にするだけでOK。セキュリティ性に優れ、運用コストも抑えられます。 |
カード認証機能と暗証番号による認証機能の両立をコンパクトに実現しました。
認証方法は、以下の3パターンを同時に使用することができます。
 |
 |
 |
||
| カード認証のみ | カード認証＋テンキー暗証番号入力 （暗証番号は４桁） |
テンキー暗証番号入力のみ （暗証番号は４～8桁） |
すぐに使える専用の管理ソフトが付属しています。パスワードの設定により、登録情報の不正書き換えや不正閲覧もブロックしますので、セキュリティ性も万全です。(Windows 7/8.1/10/11 対応)
 |
カード登録画面 |
|
| カード登録画面では、カードの新規登録・登録されたカード情報の編集・カード情報の削除がLAN経由で簡単に行えます。 扉別に10パターンの権限を設定できるほか、カード毎の解錠制限を設けることができるため、『ドアAとドアBは全員解錠可、ドアCは経理のみ解錠可、ドアDは営業のみ解錠可』といった細かな設定も可能です。 |
||
 |
解錠履歴画面 |
|
| 解錠履歴画面では、ドアコントローラーの履歴情報をLAN経由で本体からPCへ転送し、確認することができます。 TCRシリーズは時計を内蔵しているため、各解錠記録の正確な時刻が表示されます。 また、履歴情報のCSVファイル出力にも対応しています。 |
LEDランプの点灯色で機器の状況を一目で判断できます。
 |
 |
 |
 |
|||
| 待機 LEDが青色に点灯 |
カード認証 LEDが緑色に点灯 |
解錠中 LEDが青色と緑色に交互点滅 |
エラー LEDが赤色に点灯 |

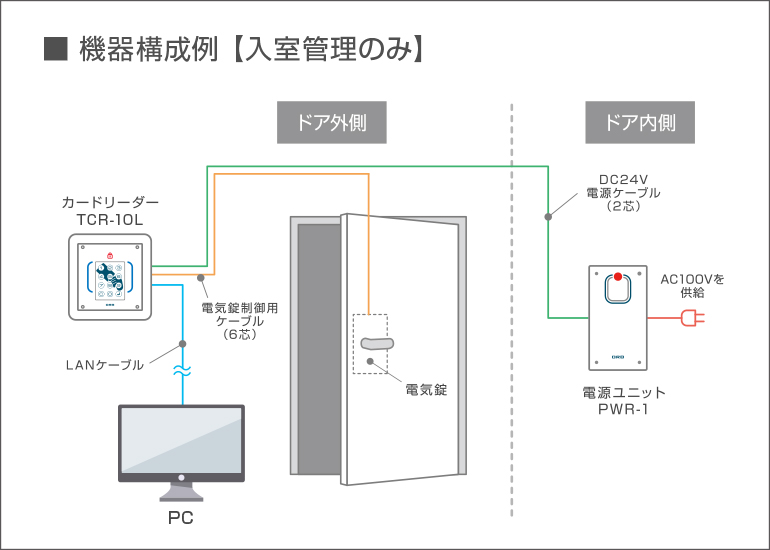

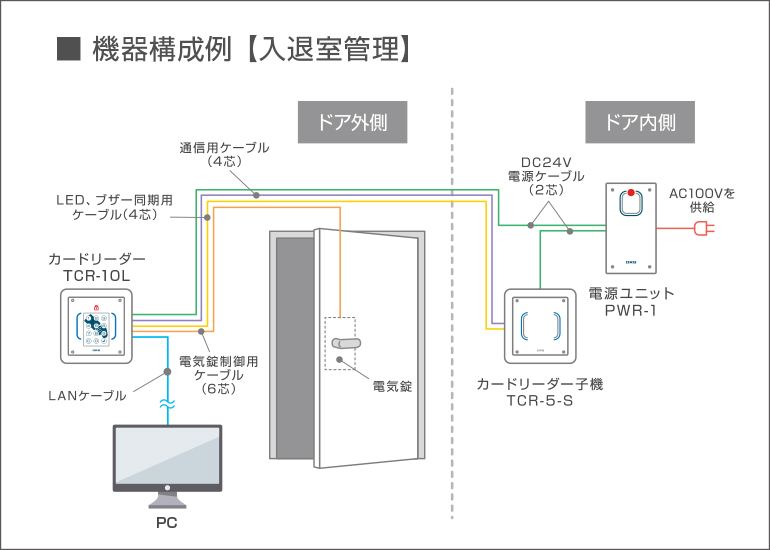

機器の組合せにより、『入室時のみの管理』や『入退室管理』をお選びいただけます(※)。
これまでの入退室管理システムに必要不可欠だった制御盤は不要ですのでコンパクトに設置でき、導入費用と施工時間を抑えることができます。
※電源ユニット・解錠スイッチなどは別売りとなります。
電源ユニットは、解錠ボタン付きや自動ドア用、壁裏用など様々なモデルをご用意しております。
各電源ユニットの詳細はこちらのリンクよりご覧ください。 →専用電源ユニットのご紹介
 |
 |
■ 退室時解錠用機器
 |
 |
 |
■ 電源ユニット
 |
 |
 |
 |
 |
■ その他
 |
 |
TCR-10Lシリーズには、以下のオプションを追加できます。
 |
 |
 |
 |
 |
| ■ 取付寸法 | |
| 取付寸法及び取付ネジはスイッチボックス2個用に準じます | |
| ■ 取付方法 | 壁穴加工寸法 |
| 埋込スイッチボックス2個用(カバー付)を用いて取付 | 不要 |
| 後付スイッチボックス2個用を用いて取付 ※後付スイッチボックス ： SBP-W（未来工業） ※後付スイッチボックスは施工業者御手配 |
 |
| ■ 対応カード | フェリカ(FeliCa/FeliCa Lite-S)カード, MIFAREカード | |
| ■ カード登録数 | 3,000枚 | |
| ■ ログ(履歴)保持数 | 20,000件 PCに自動保存可能 (毎日/毎週/毎月) (csvファイル形式で保存可能) |
|
| ■ 状態表示 | 本体ランプにより以下を表示： 電源ON, 施錠中, 認証, 暗証入力待ち, 解錠, エラー |
|
| ■ 入出力 | 電気錠入出力 外部解錠入力(無電圧a接点) 火報信号入力(無電圧a接点) カード操作禁止入力(無電圧a接点) 機器異常出力(無電圧c接点) 解錠 / 自動ドア出力(無電圧c接点) |
×1 ×1 ×1 ×1 ×1 ×1 |
| ■ その他 | ブザー，タンパスイッチ，LANポート | ×各1 |
| ■ 電源 | DC24V 500mA以下(電気錠含まず) | |
| ■ 外形寸法 | 120mm(縦)×116mm(横)×9mm(厚) (設置時) | |
| ■ 使用環境 | 屋内 0～40℃ (結露なきこと) | |
| ■ 付属品 | 管理ソフト(CD-R) (Windows 7/8.1/10/11 日本語版) 取扱説明書(兼施工マニュアル) 動作確認用ICカード |
×1 ×1 ×2 |
| ■ カラーバリエーション | ホワイト：TCR-10L ブラック：TCR-10LB |
|
| ■ 本体価格 | OPEN | |
 |
