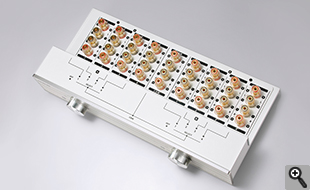

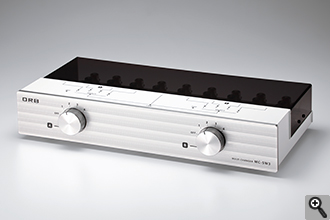

高級感溢れるデザインと高音質を追求したハイクオリティマルチセレクター
|
| 発売から高い評価を頂いているMC-SW3が、より質感を高めて登場しました。 フロントには高級感溢れるアルミパネルを採用。美しい白塗り艶出し塗装で仕上げられた重量感のある筐体は共振を防ぎ、本来の音質を保ちながら、アンプ4台：スピーカー4セット、またはアンプ1台：スピーカー8セットを切替え選択して使用可能な本格スピーカー/アンプセレクターです。 ORBのセレクター技術とノウハウを結集したMC-SW3iが、オーディオパフォ―マンスの追及をサポートします。 |
|
製品特長
|
| ■ | 制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断。 |
| ■ | 入出力端子のLRを左右対称に配置し、内部配線のLRも左右に分け、L/Rセパレート構造にすることで、LR間の相互干渉を低減しています。 |
| ■ | 高級金メッキ仕様マルチバインディングポスト採用でケーブル直接（8sq）、バナナプラグ、Yラグ（8mm）での接続が可能。マルチバインディングポストは接点部に別途リングがあり、配線取り付け時に線がねじれない機構となっていますので、ケーブルに負担がかかりません。天面にマルチバインディングポストを設けることで、配線を容易にしました。 |
| ■ | ロータリースイッチには銀メッキ接点を採用。 |
| ■ | ノンショーティング切替え方式を採用。 |
| ■ | ±両極性同時切替え方式を採用。 |
| ■ | 内部配線にはORB INNOVA TS7を採用し、等長配線しています。 |
| ■ | パネルはアルミニウムをORB独自の表面加工を施した高級感溢れる外観。 |
| ■ | 入出力端子部には短絡防止、防塵用の保護カバーを採用。マグネット式で着脱可能です。 |
| ■ | インシュレータはお好みのインシュレーターに交換可能。 |
| ■ | 高級感あふれる白塗り艶出し塗装仕上げ。 |
 |
|

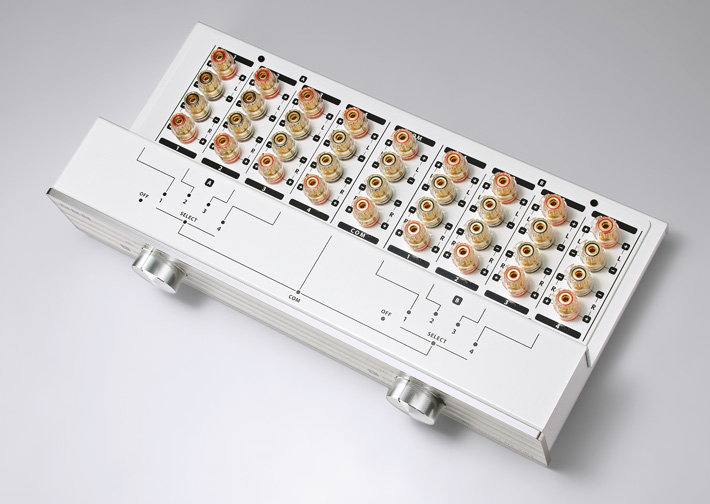

| 端子部 |
|
入出力端子(マルチバインディングポスト)への接続例
|
| ケーブル芯線での直接接続、Yラグ(8mm)での接続、バナナプラグでの接続に対応しています。 |
 |
 |
 |
 |

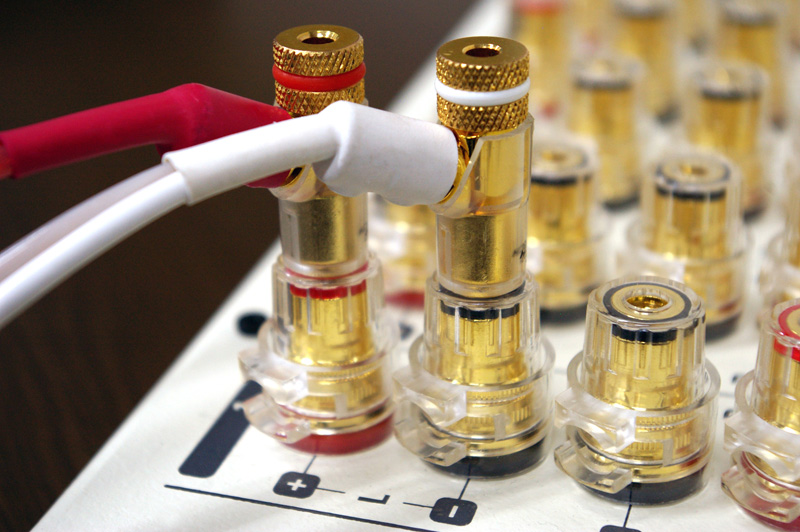

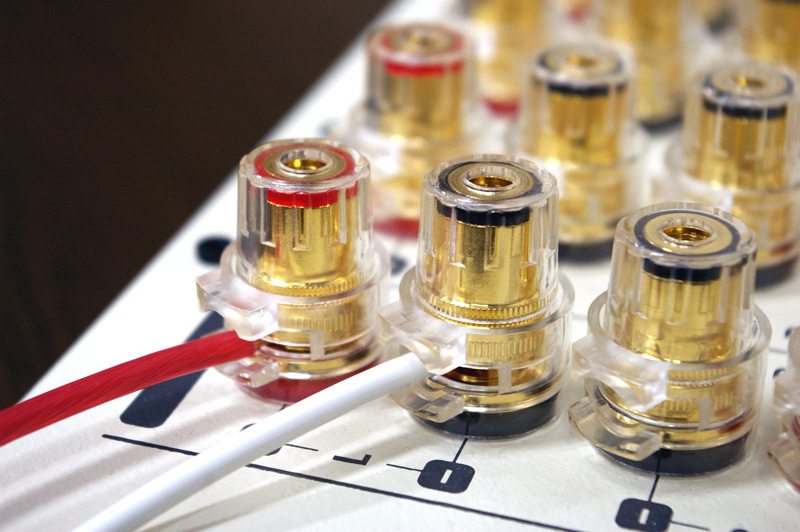

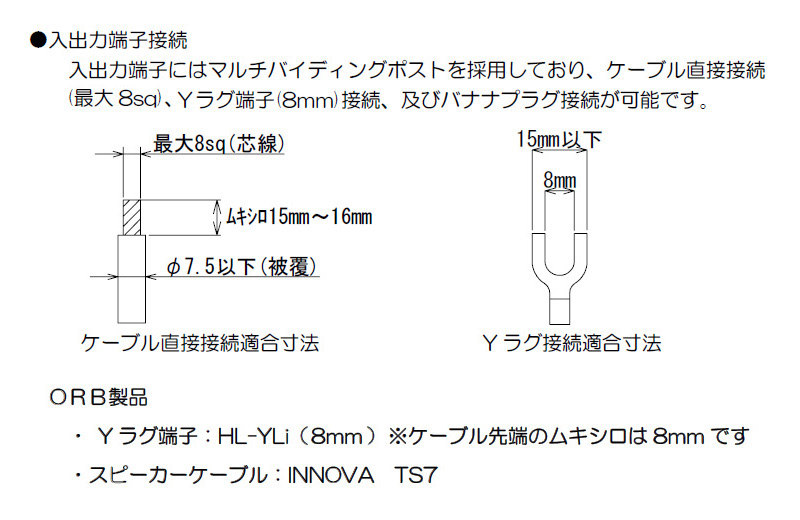

| 芯線での直接接続 | Yラグ(8mm)接続 | バナナプラグ接続 | 適合寸法の解説 |
|
機器の接続例
|
|

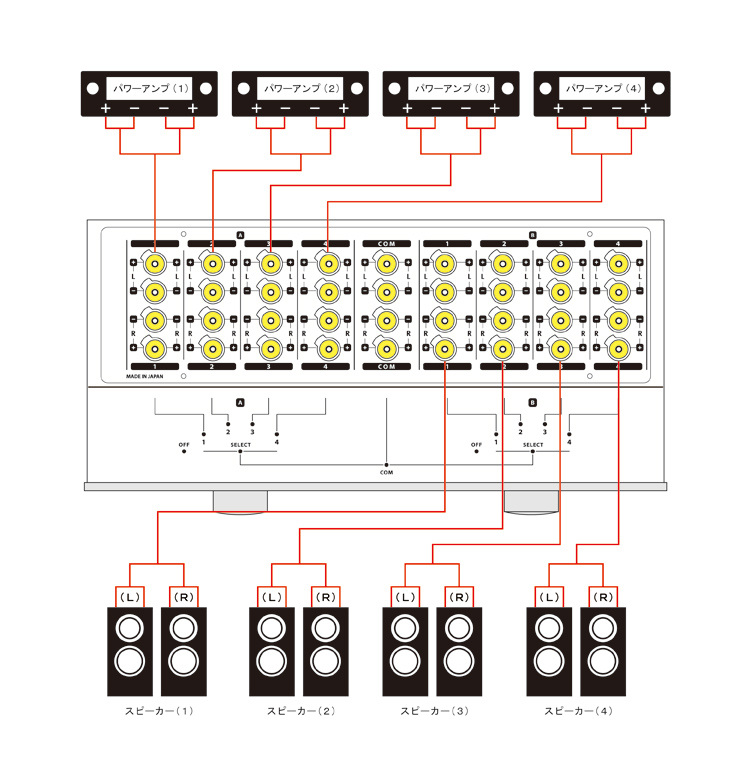

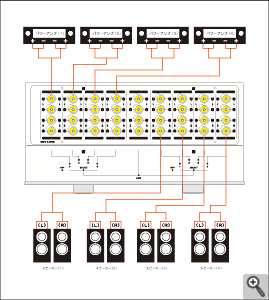

■ 4in/4out として使用する場合
|
| （１） 入出力端子A-1～4(又はB-1～4)に、最大4組アンプを接続します。 （２） 入出力端子B-1～4(又はA-1～4)に、最大4組のスピーカーを接続します。 （３） COM端子には接続しません |
|

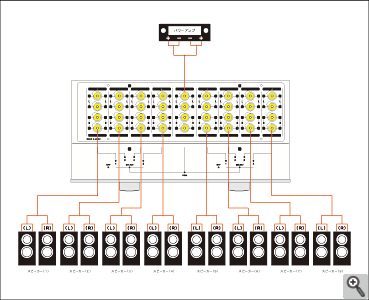

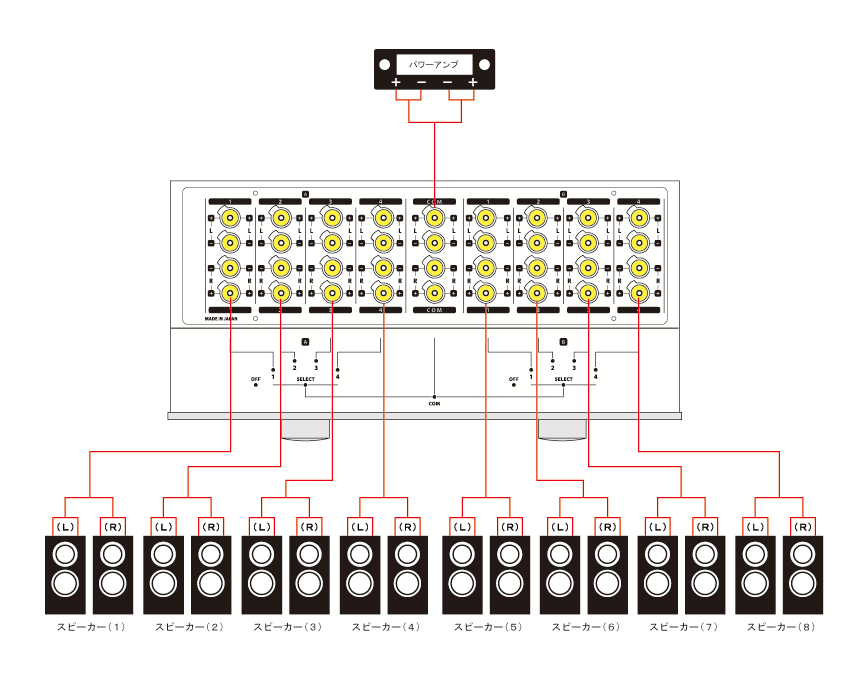

■ 1in/8out として使用する場合
|
| ●接続方法 1 （１） 入力端子COMにアンプを接続します。 （２） 入出力端子A-1～4、B-1～4に最大8組のスピーカーを接続します。 ●接続方法 2 （１） 入力端子COMにアンプを接続します。 （２） 入出力端子A-1～4(又はB-1～4)に、最大4組のメインスピーカーを接続し、 入出力端子B-1～4(又はA-1～4)に、最大4組のツィーターを接続します。 |
|
■ 使用上の注意
|
| 切替え時はアンプのボリュームを必ず出力OFFにしてから切替えツマミを回して下さい。故障の原因となります。 アンプセレクター8in1outとしても使用できますが、使い方を間違えるとアンプ自体が故障する恐れがありますので、 アンプセレクターとして使用しないで下さい。 |
 |
 |
|
| 4in/4out として使用する場合 | 1in/8out として使用する場合 |
| ・ | 入出力 | 入力4系統/出力4系統または入力1系統/出力8系統 |
| ・ | COM⇔各出力間の回路抵抗 | 15mΩ以下 |
| ・ | ターミナル | 絶縁カバー付 金メッキ仕様マルチバインディングポスト |
| ケーブル直接(最大8sq)、Ｙラグ端子(8mm)、バナナプラグ | ||
| ・ | 内部配線 | ORB INNOVA TS7 |
| ・ | 切替えデバイス | 銀メッキ接点、機械式（ロータリー）スイッチ |
| ノンショーティング切替え、 両極性同時切替え | ||
| ・ | 外観 | 寸法(突起物含む) Ｗ：430 D：217 Ｈ：85（単位はｍｍ） |
| 重量 約6kg | ||
| ・ | 使用環境条件 | 使用温度範囲 常温(但し結露なきこと) |
| 使用湿度範囲 20%～90%(但し結露なきこと) | ||
| ・ | 製造国 | MADE IN JAPAN |
|
