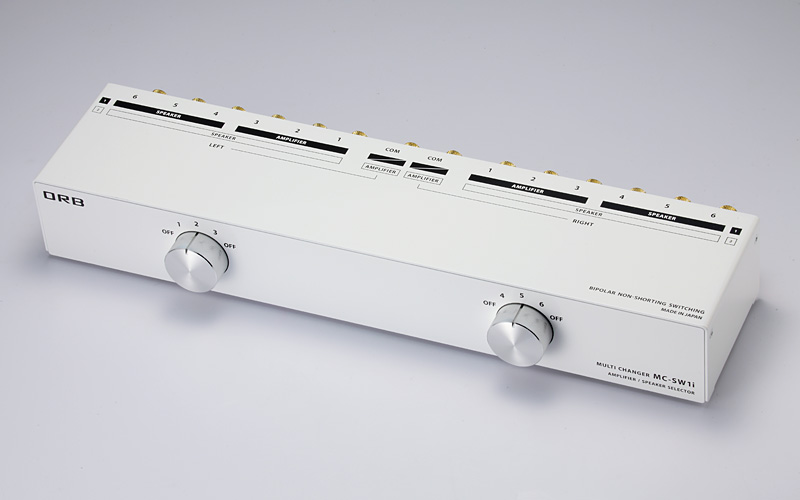

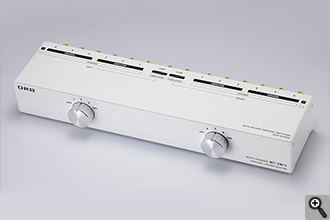

高品位パーツを使用し、本来の音をありのままに伝えるアンプ/スピーカーセレクター
|
| MC-SW1iは、切り替えスイッチ・ターミナル及び内部配線に高品位パーツを使用し、本来の音質をありのままに伝えるオーディオ用アンプ/スピーカーセレクターです。 マルチセレクターとして 、3台のパワーアンプ出力から最大3組のスピーカーを切替え選択できます。(3入力/3出力) またはスピーカーセレクターとして、1台のパワーアンプ出力から最大6組のスピーカーを切替え選択できます。(1入力/6出力) |
|
製品特長
|
| ■ 制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断。 ■ ターミナルには金メッキ仕様のORBオリジナルマルチバインディングポスト採用で、 ケーブル直接接続（最大8sq）、Yラグ端子（6mm）接続、バナナプラグ接続が可能です。 ■ ロータリースイッチには銀メッキ接点を採用しました。 ■ ノンショーティング切替え方式を採用しました。 ■ ±両極性を同時に切替えるバイポーラスイッチ方式を採用しました。 ■ 内部配線には ORB INNOVA TS7 を採用し、等長配線をおこない、高音質を確保しました。 |
|
新設計
|
| ■ コンパクトサイズながら低重心構造の為、太いケーブルを接続しても動きにくく、使いやすくご使用頂けます。 ■ 新型セレクター用として専用設計されたツマミには、φ35のアルミ削り出し製を採用し、 上質な質感と良質な操作感を生みだしています。 ■ バインディングポストのLRを左右対称に配置し、内部配線のLRも左右に分け、L/Rセパレート構造にすることで、 LR間の相互干渉を低減しています。 |
 |
||
| 背面側 |
|
入出力端子接続
|
| ターミナルにはORBオリジナルマルチバイディングポストを採用しており、ケーブル直接接続(最大8sq)、Yラグ端子(6mm)接続、及びバナナプラグ接続が可能です。 |  |
|
機器の接続例
|
|

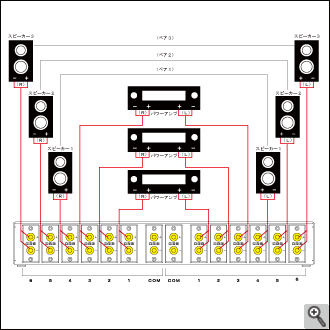

■ マルチセレクターとしてパワーアンプ３台に対してスピーカー３組の切替えに使用する場合
|
| （１）バインディングポスト1～3に3台のパワーアンプを接続します。 （２）バインディングポスト4～6に3組のスピーカーを接続します。 ※L/R及び、＋極(赤色)－極(黒色)を間違えないよう接続して下さい。 |
|

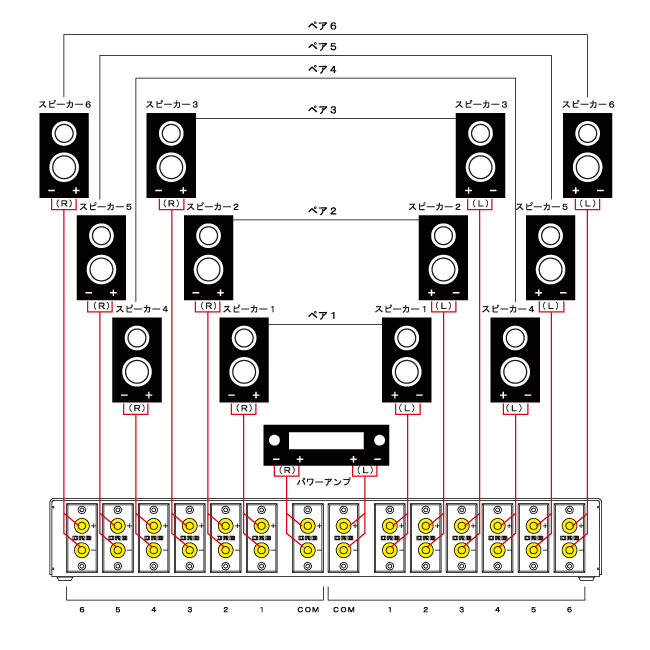

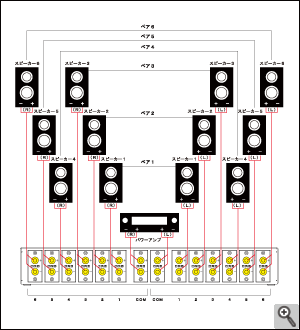

■ スピーカーセレクターとしてパワーアンプ１台に対してスピーカー６組の切替えに使用する場合
|
| （１）バインディングポストCOMにパワーアンプを1台接続します。 （２）バインディングポスト1～6に6組のスピーカーを接続します。 または、バインディングポスト1～3に3組のメインスピーカーを接続し、4～6に3組のツイーターを接続します。 ※L/R及び、＋極(赤色)－極(黒色)を間違えないよう接続して下さい。 |
|
■ 使用上の注意
|
| 切替え時はアンプのボリュームを必ず出力OFFにしてからセレクトスイッチを操作して下さい。 間違ってご使用になりますと故障の原因となります。 |
 |
 |
|
| マルチセレクターとして使用する場合 | スピーカーセレクターとして使用する場合 |
| ・ | 入出力 | 入力3系統/出力3系統、または入力1系統/出力6系統 |
| ・ | COM⇔各出力間の回路抵抗 | 15mΩ以下 |
| ・ | ターミナル | 金メッキ仕様マルチバインディングポスト |
| ケーブル直接(最大8sq)、Yラグ端子(6mm)、バナナプラグ | ||
| ・ | 内部配線 | ORB INNOVA TS7 |
| ・ | 切替えデバイス | 銀メッキ接点、機械式（ロータリー）スイッチ |
| ノンショーティング切替え、 両極性同時切替え | ||
| ・ | 外観 | 寸法(突起物含む) W：430 D：142 H：64 (単位はmm) |
| 重量 約3.7kg | ||
| ・ | 使用環境条件 | 使用温度範囲 常温(但し結露なきこと) |
| 使用湿度範囲 20%～90%(但し結露なきこと) | ||
| ・ | 製造国 | MADE IN JAPAN |
|
