■ 製品のご紹介 / Pure Audio > 生産完了モデル > MC-SW1
|
|
生産完了モデル
|
 |
|
|
高品位パーツを使用し、音質劣化を最小限に抑えたスピーカー/アンプセレクター
|

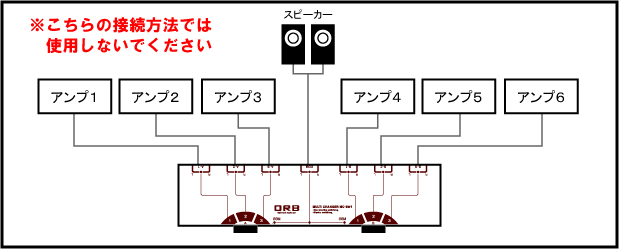

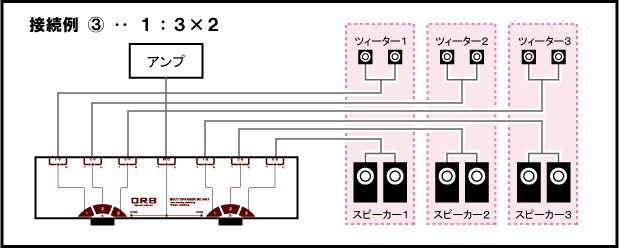

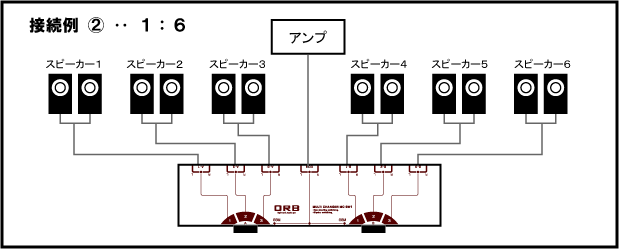

| スピーカー/アンプセレクター『MC-SW1』は切り替えスイッチ、ターミナル及び内部配線に高品位パーツを使用し 音質劣化を最小限に抑えたオーディオ用セレクターです。 MC-SW1の「COM」にアンプを1台、各チャンネルにスピーカーを2～6set接続すればスピーカーセレクターとして使用でき、 Aチャンネルにアンプを2～3台、Bチャンネルにスピーカーを2～3set接続すればアンプ・スピーカーセレクターとして使用できます。 また、「COM」にアンプを1台、Aチャンネルにメインスピーカーを2～3set、Bチャンネルにツィーターを2～3set繋げば、メインスピーカーとツィーターをお好きな組み合わせで鳴らすことができます。 （※AチャンネルとBチャンネル間でショートする構造の為、アンプを4台以上接続しないで下さい。） |
|
製品特長
|
|
■ 高音質の銀メッキロータリースイッチを採用
|
| セレクターの心臓部となる切り替えスイッチにはロータリータイプのスイッチを採用しました。 広い接触面積と強い接触圧力を持つロータリースイッチの接点部に高純度銀メッキを施し、数mΩという 超低接触抵抗を実現。存在を全く感じさせず、音質劣化が極めてゼロに近い高音質セレクターです。 また、ロータリースイッチは切り替え操作を行う度に接点がセルフクリーニングを行うので高音質を 長期間安定してお楽しみ頂けます。 |
|
■ オーディオ用ケーブル「INNOVA TS7」による内部配線
|
| セレクター内部の配線にはORBのオーディオ用ケーブル「INNOVA TS7」を採用しました。導体には高純度銅線、絶縁体には誘電率に優れたLDPEを用いており、非常に高いレベルで安定した電気特性を確保します。 |
|
■ 金メッキターミナル (マルチバインディングポスト)
|
| 金メッキ仕様マルチバインディングポストを標準装備しており、ケーブル直接接続（最大8sq）、Yラグ端子（6mm）接続、バナナプラグ接続が可能です。金メッキ処理により導電性を高めると共に接触面積を最大限に確保し 接触抵抗の低減と高音質を図っています。 |
|
■ 安心のノンショーティング両極性同時切り替え
|
| セレクターの切り替えにはプラスとマイナスの両方を同時に切り替え、各チャンネル間においてショートさせないスイッチを採用しています。機器間でのショートが起こらずBLT接続アンプにも対応します。 従来のセレクターに用いられているプッシュタイプのスイッチでは、スイッチ内部のバネの劣化や操作方法により機器間をショートさせてしまう事があります。ORBのセレクターはロータリータイプのスイッチを採用し、スイッチの劣化や操作方法などによって機器間をショートさせる心配はありません。 |
 |
 |
|

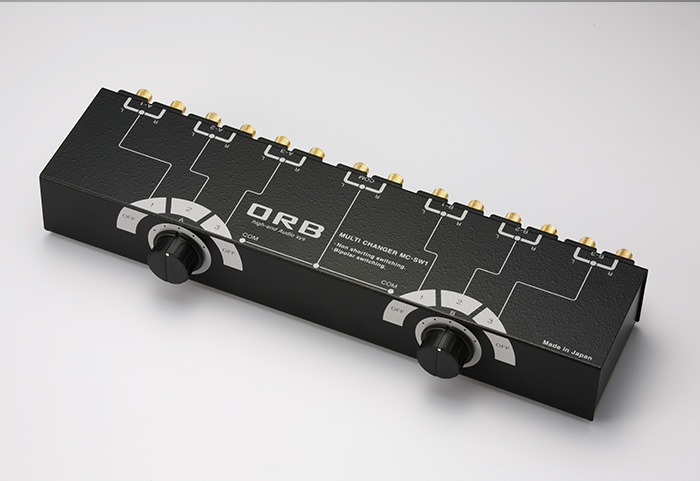

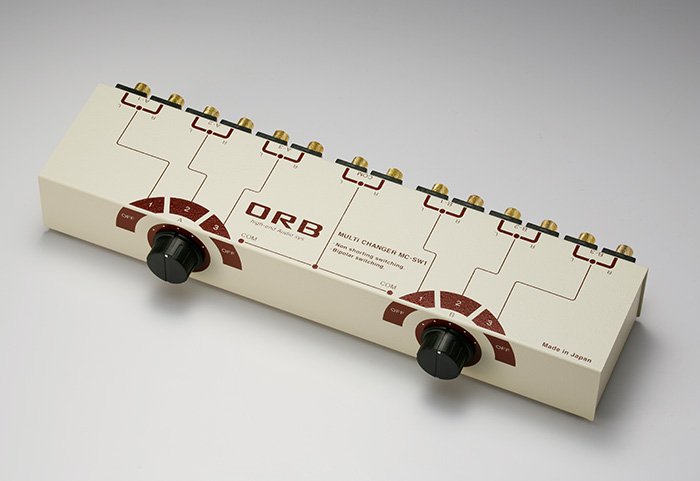

| MC-SW1：ホワイト | MC-SW1 Black：ブラック |
 |
|
|
| 背面側 |
|
入出力端子接続
|
| ターミナルにはORBオリジナルマルチバイディングポストを採用しており、ケーブル直接接続(最大8sq)、Yラグ端子(6mm)接続、及びバナナプラグ接続が可能です。 |  |
|

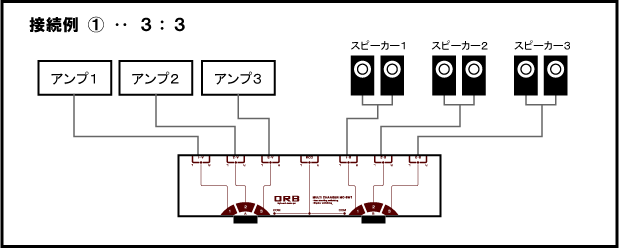

機器の接続例
|
 |
 |
 |
 |
| ・ | 切替デバイス | 銀メッキ仕様機械式（ロータリー）スイッチ × ２pcs |
| ノンショーティング ±両極同時切替 | ||
| ・ | ターミナル | 金メッキ仕様マルチバインディングポスト × 28pcs |
| ・ | 内部配線 | ORB INNOVA TS7 (導体：高純度銅線, 絶縁体：LDPE) |
| ・ | 寸法 | (W) 430mm × (H) 63mm× (D) 144mm (突起部含む) |
| ・ | 重量 | 2.3kg |
| ・ | 製造国 | MADE IN JAPAN |
|
生産完了モデルに関してのお問合せ
|
| 製品に関するお問合せは、以下のお問合せページよりお気軽にお送りください。 生産完了モデルのご注文や流通在庫等に関しての問合せはお答え致しかねます。予めご了承ください。 |
 |
