・4ch パワーアンプ・スピーカーセレクター 　(1入力/4出力)・(4入力/1出力)タイプ ・価格： \112,300- (税込\123,530-)

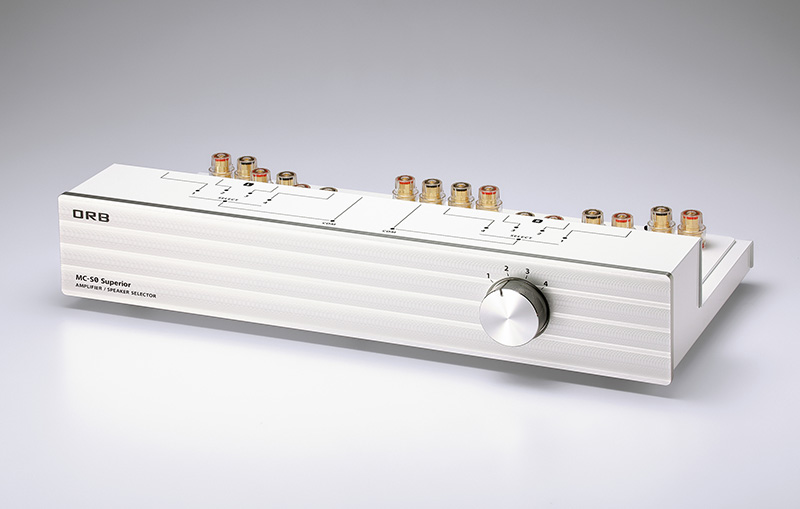

扱いやすい端子数を採用したハイクオリティマルチセレクター

スピーカー/アンプセレクター"MC-SW2"が、高接触信頼性のロータリースイッチを搭載した"MC-S0 Superior"としてリファインしました。 ロータリースイッチのほか、ターミナル及び内部配線に高品位パーツを厳選し、フロントには高級感溢れるアルミパネルを採用。美しい白塗り艶出し塗装で仕上げられた重量感のある筐体は共振を防ぎ、本来の音質を保ちながら、アンプ4台：スピーカー1セット、またはアンプ1台：スピーカー4セットを切替え選択できる本格スピーカー/アンプセレクターです。 ORBのセレクター技術とノウハウを結集したMC-S0 Superiorが、オーディオパフォ―マンスの追及をサポートします。

製品特長

■	切替スイッチには、銀メッキ処理を施した高接触信頼性のロータリースイッチを採用しました。接触抵抗の安定性と信頼性を向上させると共に操作トルクを最適化することにより、よりクリアで美しい音質と上質な操作感を実現しました。
■	制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断します。
■	入出力端子のLRを左右対称に配置し、内部配線のLRも左右に分け、L/Rセパレート構造にすることで、LR間の相互干渉を低減しています。
■	入出力端子には高級金メッキ仕様マルチバインディングポスト採用でケーブル直接（最大8sq）、Yラグ端子（8mm）、バナナプラグでの接続が可能。マルチバインディングポストは接点部に別途リングがあり、配線取り付け時に線がねじれない機構となっていますので、ケーブルに負担がかかりません。天面に入出力端子を設けることで、配線を容易にしました。

■	ノンショーティング切替え方式を採用。
■	±両極性同時切替え方式を採用。
■	内部配線にはORB INNOVA TS7を採用し、等長配線しています。
■	パネルはアルミニウムをORB独自の表面加工を施した高級感溢れる外観。
■	入出力端子部には短絡防止、防塵用の保護カバーを採用。マグネット式で着脱可能です。
■	インシュレータはお好みのインシュレーターに交換可能。
■	高級感あふれる白塗り艶出し塗装仕上げ。

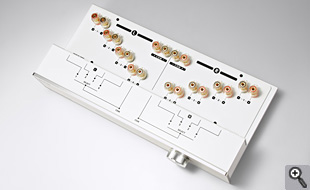

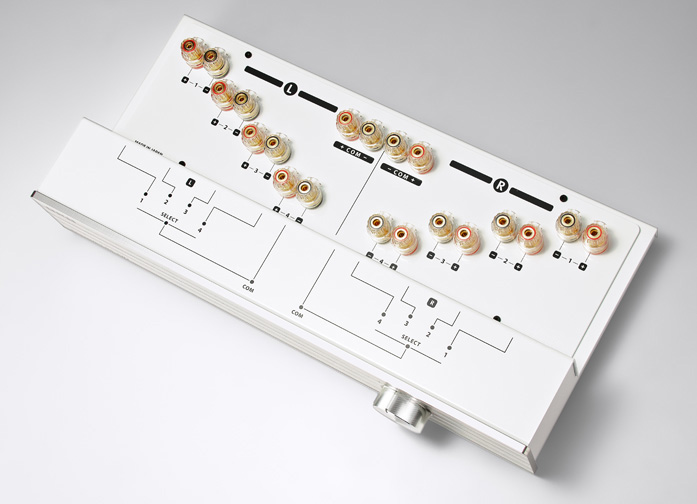

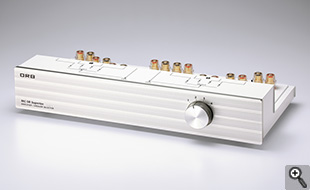

カバーを外した状態	端子部

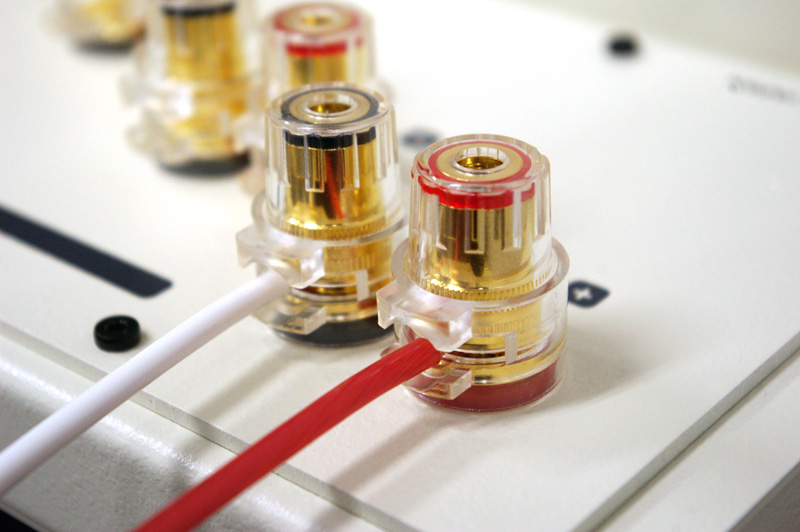

入出力端子(マルチバインディングポスト)への接続例

ケーブル芯線での直接接続、Yラグ(8mm)での接続、バナナプラグでの接続に対応しています。

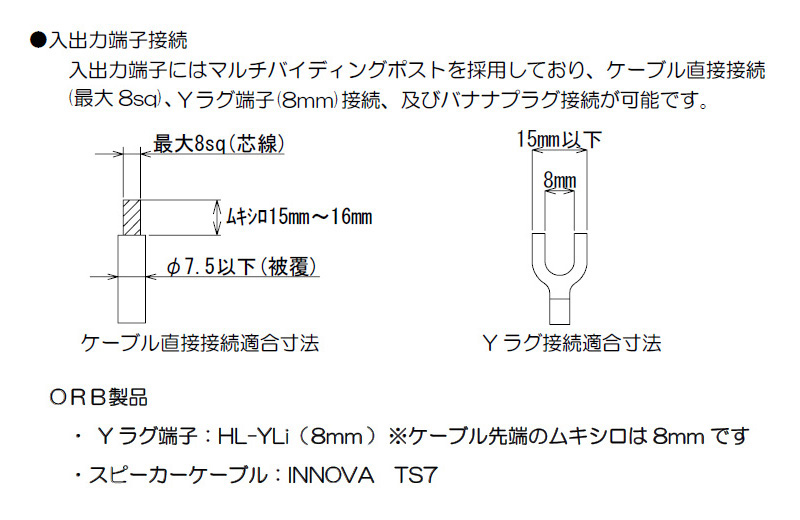

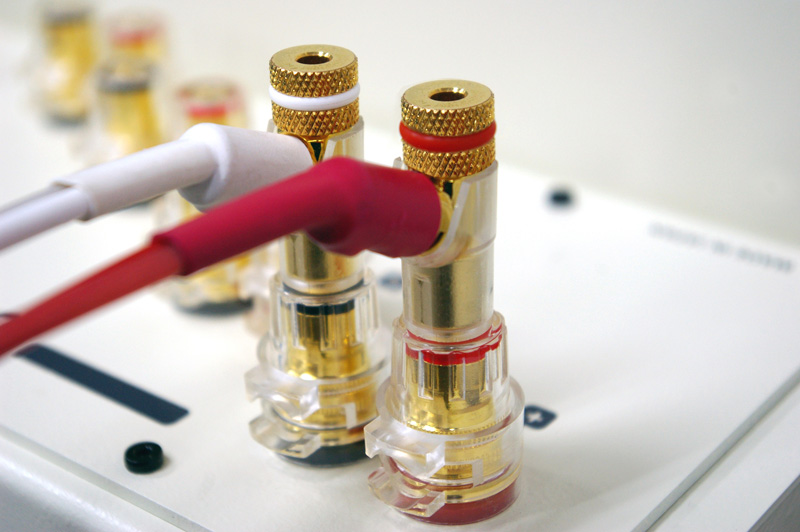

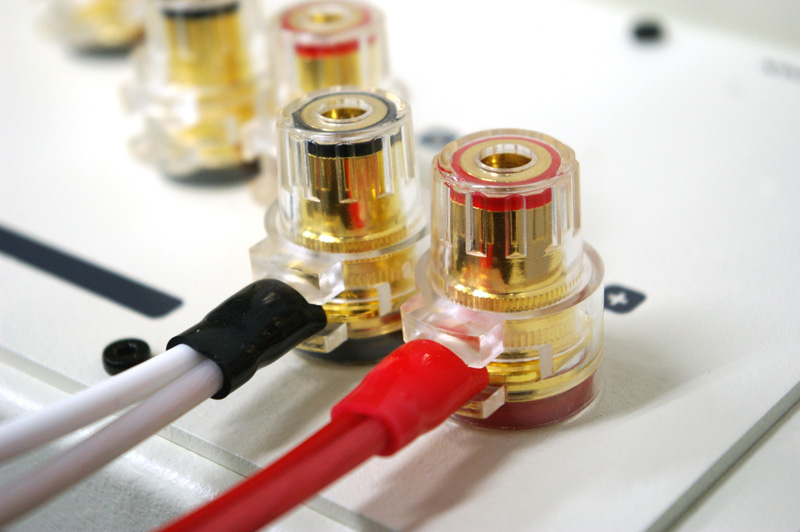

芯線での直接接続	Yラグ(8mm)接続	バナナプラグ接続	適合寸法の解説

機器の接続例

■ スピーカーセレクターとして使用する場合

（１）入出力端子COMにアンプを接続します。 （２）入出力端子1～4に最大4組のスピーカーを接続します。 　　　※L/R 及び ＋極(赤色)－極(黒色)を間違えないよう接続して下さい。

■ アンプセレクターとして使用する場合

（１）入出力端子COMにスピーカーを接続します。 （２）入出力端子1～4に最大4台のアンプを接続します。 　　　※L/R 及び ＋極(赤色)－極(黒色)を間違えないよう接続して下さい。

■ 使用上の注意

切替え時はアンプのボリュームを必ず出力OFFにしてからセレクトスイッチを回して下さい。 間違ってご使用になりますと故障の原因となります。

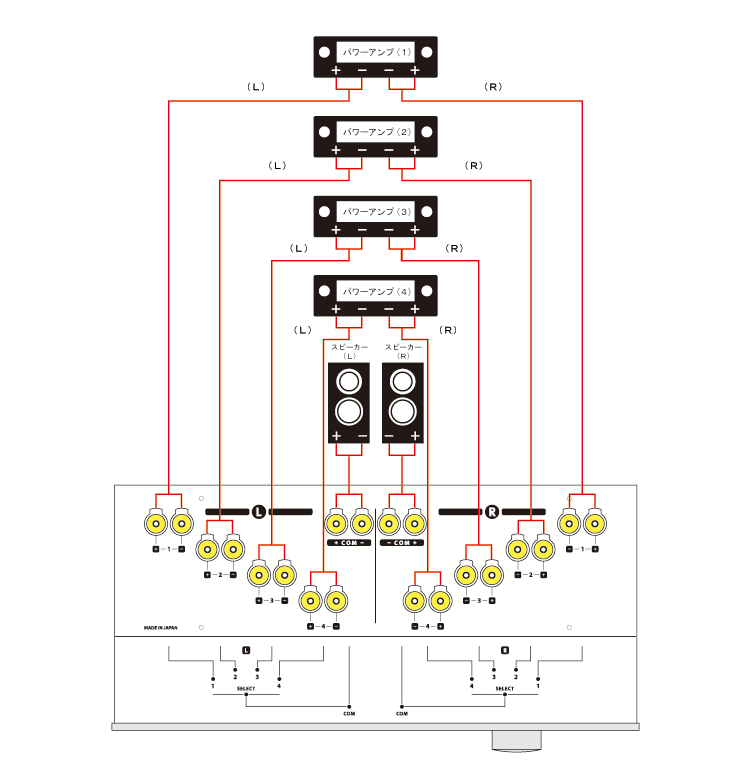

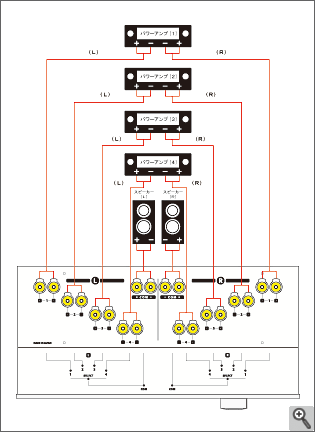

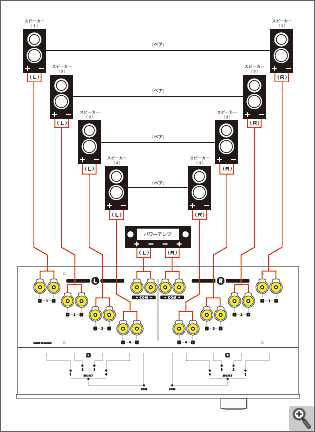

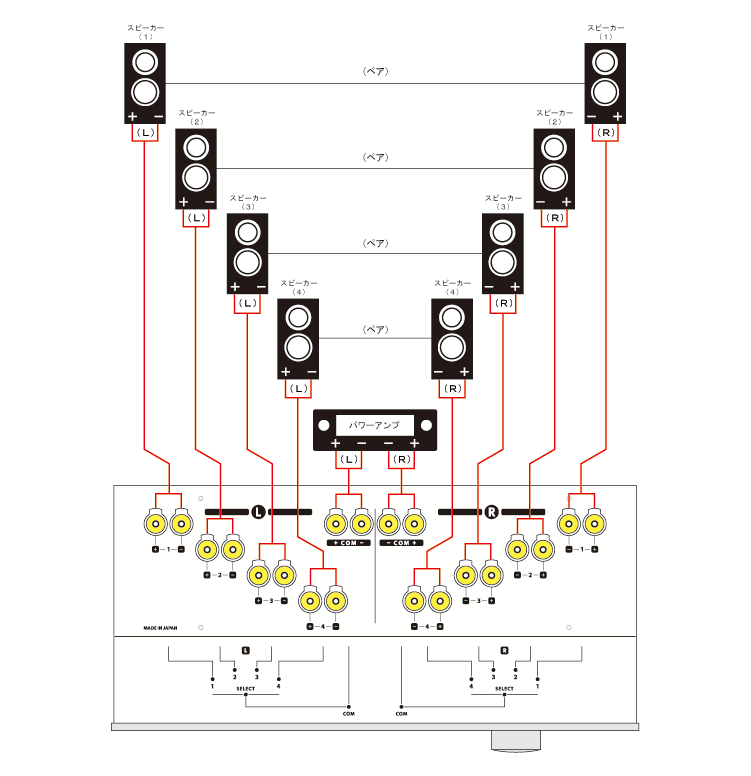

接続例1 スピーカーセレクターとして使用する場合		接続例2 アンプセレクターとして使用する場合

・	入出力	入力4系統/出力1系統、または入力1系統/出力4系統
・	COM⇔各出力間の回路抵抗	15mΩ以下
・	ターミナル	絶縁カバー付 金メッキ仕様マルチバインディングポスト
		ケーブル直接(最大8sq)、Ｙラグ端子(8mm)、バナナプラグ
・	内部配線	ORB INNOVA TS7
・	切替えデバイス	銀メッキ接点、機械式（ロータリー）スイッチ
		ノンショーティング切替え、　両極性同時切替え
・	外観	寸法(突起物含む)　Ｗ：430　D：217　Ｈ：85（単位はｍｍ）
		重量　約5kg
・	使用環境条件	使用温度範囲　常温(但し結露なきこと)
		使用湿度範囲　20%～90%(但し結露なきこと)
・	製造国	MADE IN JAPAN
